油路块在液压系统中扮演着至关重要的角色，它负责控制液压油的流动和压力，从而确保液压系统能够高效、准确地工作。随着液压技术的不断进步，油路块的设计和制造也越来越受到重视。本文将详细介绍油路块的重要性、原理性能以及常规设计流程。
油路块的重要性

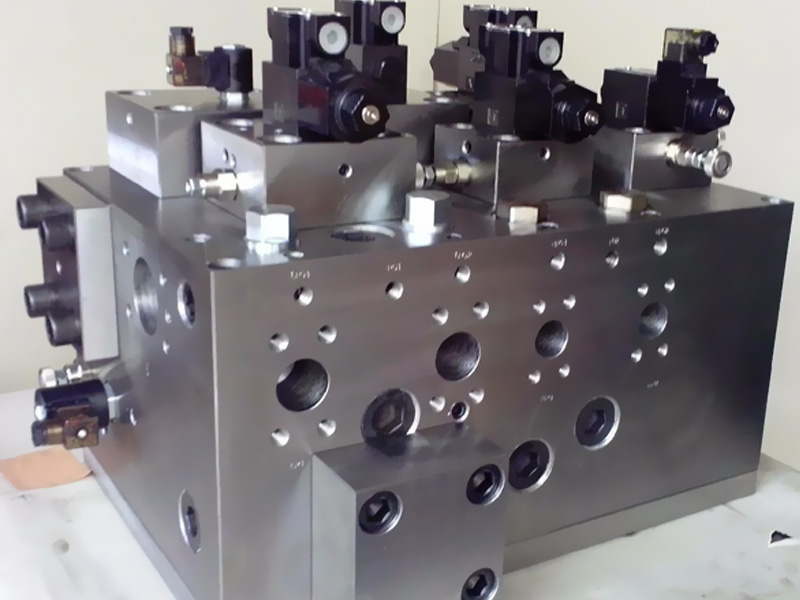

油路块是液压系统中的一个关键组件，它通常由金属制成，负责控制液压油的流向和压力。油路块的应用可以实现液压系统的集成化和标准化，简化系统的安装和维护，降低制造成本，提高系统的整体性能和可靠性。
油路块的原理性能

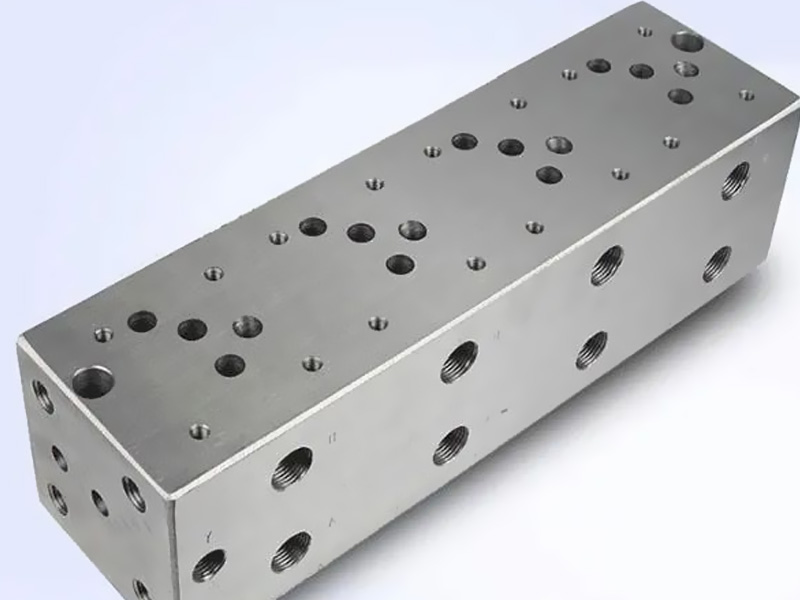

油路块的性能与系统压力和液压阀块的通径密切相关。在油路块上，通常设有压力油口、工作油口和回油口。油路块上的孔道内力在水平方向上是平衡的，但竖直孔道的力需要传递到基座上，并与反作用力平衡。这个力的大小可以通过公式 F=P1piD^2/4+P2PiD^2/4+... 计算，其中 P 为不同孔道内的压力，D 为阀块的通径。
油路块常规设计流程
油路块的设计流程对于液压系统的性能至关重要。以下是油路块设计的常规步骤：
1.确认原理图和元件：根据液压原理图，确定阀和油路的连接方式，并列出所需的元件清单。
2.数据库的建立：从标准数据库中选择标准件，并设计非标准件，保存所有元件的设计数据。
3.绘制油路块立体图：确定油路块的外形尺寸，并确定各阀的位置。这包括建立油路块外形、摆放元器件，并调整安装面底板和孔模型的位置。
4.油孔连接：将需要连接的孔连接在一起。在设计过程中，可以同时使用二维展开图和三维透视图，以确保油路的正确连接。
设计油路块的挑战
设计油路块的一个挑战是，每个液压系统都需要根据液压原理图单独设计油路块。虽然这种方法简化了液压系统的安装和维护，但同时也增加了设计和加工的难度，提高了单件成本，不适合小批量生产。
油路块是液压系统中不可或缺的组件，其设计和制造质量直接影响到液压系统的性能。通过遵循常规的设计流程和考虑油路块的原理性能，可以确保液压系统的高效和可靠运行。虽然设计油路块存在一定的挑战，但通过采用先进的设计工具和制造技术，可以有效地克服这些挑战。
