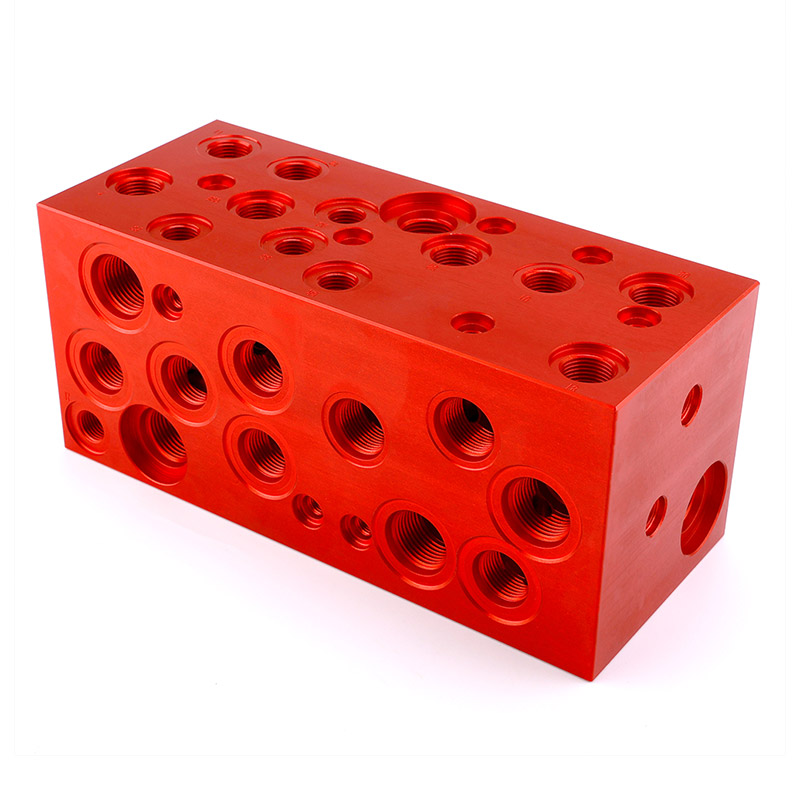

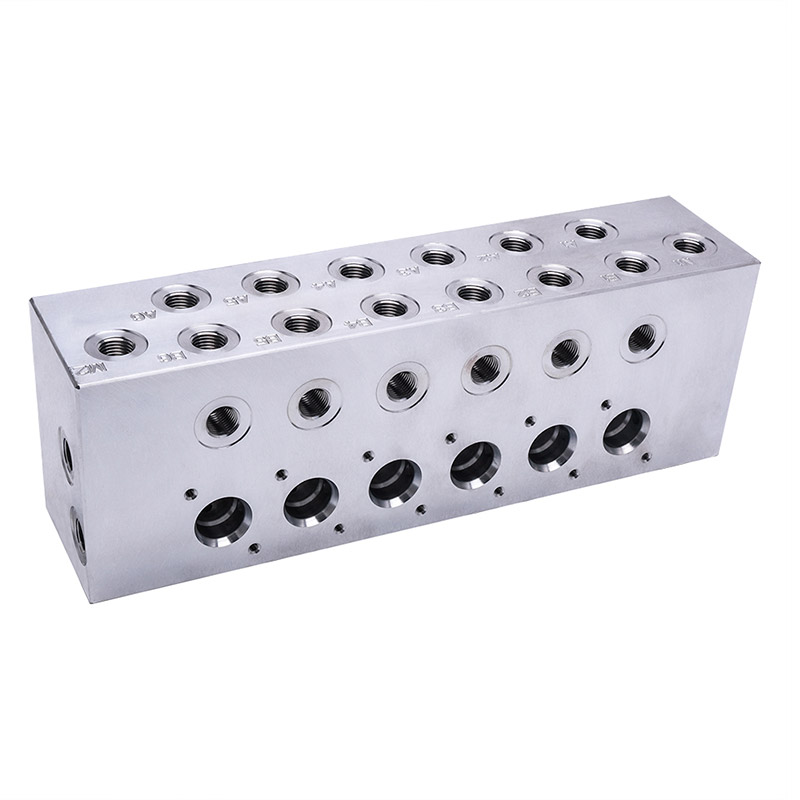

阀块是液压系统中的关键部件，用于控制液压油的流动。了解阀块的系统构成、工作原理以及加工过程，对于液压系统的维护和优化至关重要.
阀块系统构成
阀块系统主要由液控单元、伺服油缸和动力油站三大部分组成。液控单元包括调速阀控制单元和透平静叶控制单元，每个单元都由电液伺服阀、电动电磁阀、快关电磁阀、油路块及底座等组成。伺服油缸采用双活塞杆结构，具有较小的摩擦力和良好的密封性能。动力油站则由油箱、变量油泵、滤油器、冷却器、管道阀门和检测器表等组成，为整个系统提供动力支持.
阀块系统原理
阀块系统通过机、电、液的协同工作，构建起电液伺服控制系统。其工作原理是：自控系统发出指令信号，在伺服控制器中与油缸的实际位置信号进行比较，形成误差信号并放大后，送入电液伺服阀。伺服阀将电信号按比例转换为液压油流量，推动油缸运动。位置传感器发出的反馈信号不断变化，直至与指令信号相等时，油缸停止运动，停留在指定位置，从而实现透平静叶的稳定开度控制。油缸的直线运动通过曲柄机构转变为阀板的旋转运动，改变阀板或静叶的工作角度，实现对液压系统的精确调节.
液力调节阀组由阀块和元件组成，简化了液压系统的设计与安装，方便了系统的集成与标准化，降低了制造成本，提高了精度和可靠性.
阀块加工过程
1. 前处理：加工阀块的材料必须保证内部组织致密，无夹层、沙眼等缺陷。铸铁块及大型钢块加工前应进行预处理，以消除内部应力，保证加工精度.
2. 机加工：对阀块毛坯进行铣削、刨削等粗加工后，钳工需留出精磨余量。阀块的表面粗糙度应符合设计要求，特别是液压阀、管件等的安装面，以防止泄漏.
3. 去毛刺：加工结束后，必须对阀块进行倒边处理，彻底清除所有通道尤其是相贯通道内的毛刺，以避免毛刺对系统造成损害.
4. 清洁：装配前必须彻底清洁阀块。建议使用专用清洁设备，清洁剂可选用防锈剂、煤油或机油，并在清洁时施加压力，确保所有通道尤其是盲孔内无残留的铁屑、灰尘和杂物.
5. 装配：装配阀块前，再次检查孔的连接是否与原理图相符，确认待安装的所有零件和密封件等符合标准。对于使用厌氧胶封的阀块，应在清理干净接合部面的油垢后涂胶，并在24小时后使用.
6. 调试：调试液压阀块前，先清洗电路10~20分钟。冲刷过程中，阀块上的电磁换向阀需不断切换，使油能冲入所有通道。若阀块上有比例阀和伺服阀，应先修改冲洗板以保护精密零件。阀组调试包括耐压和性能测试，可使用系统本身的油源或专用试验台进行检测.
通过以上对阀块系统构成、工作原理及加工过程的介绍，希望能帮助大家更好地理解和掌握阀块的相关知识，为液压系统的维护和优化提供参考.
