液压阀块是液压系统中的一个关键组件，它通过将多个液压控制元件集成在一个金属块上，实现预定的控制功能。东莞市斯迈尔机械有限公司带您了解液压阀块的基本构造、设计要点以及安装注意事项。

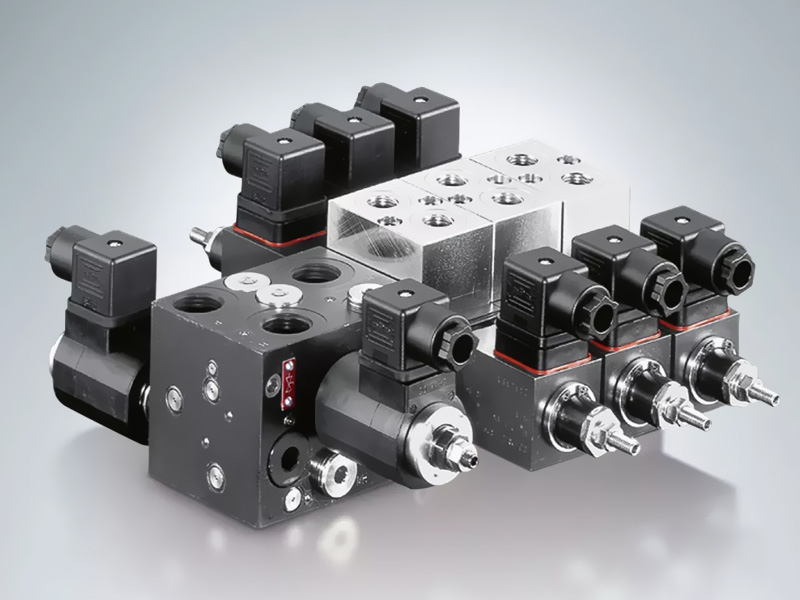

液压阀块的基本构造
液压阀块由以下几个主要部分组成：
1. 阀块体：作为其他液压元件的安装基础，同时也是油路的通道，通常采用铝或可锻铸铁材料，外形多为长方体。
2. 液压阀：包括板式阀、插装阀、叠加阀等，它们通过螺钉固定在阀块体上，负责控制液压回路。
3. 接头管件：用于连接外部管路与阀块，实现液压缸等执行机构的控制。
4. 附件：如管道连接法兰、工艺孔堵塞、油路密封圈等，为阀块的完整运作提供支持。
液压阀块的设计要点
1. 设计原则：设计时应追求阀块体积最小化，油路设计清晰简洁，压损小，且便于组装和操作。
2. 材料选择：根据工作压力选择合适的材料，如铸铁、铝合金、锻钢等，以满足不同的压力等级需求。
3. 元件布局：阀块的顶面通常作为主要安装面，底面则用于固定。需要经常调整的元件应安装在易于操作的位置。
液压阀块设计注意事项
1. 油路布局：油路的总体走向对后期改动至关重要，应以泵站的紧凑和便捷为原则。
2. 接口元件选择：事先选定接口元件，考虑其尺寸，这将影响阀块的总体尺寸。
3. 尺寸限制：阀块的最大边长建议不超过600mm，二通插装阀插件数量不宜超过8个。

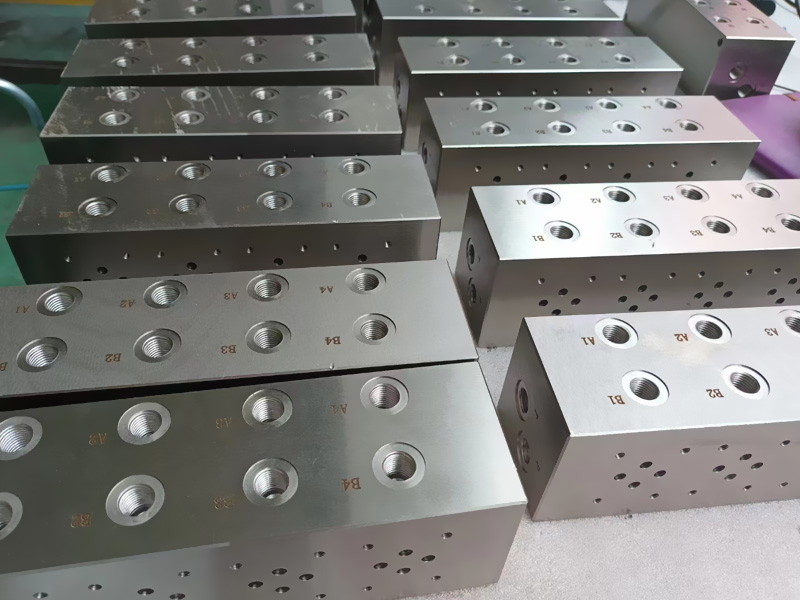

4. 油口标记：所有外接油口和检测口应有清晰标记，并与液压原理图上的标记一致。
5. 起吊螺钉口：对于质量较大的阀块，应设置起吊螺钉口，以便于安装和吊装。
6. 固定方式：阀块底部应设置安装螺栓孔，以适应不同的安装环境和方式。
7. 连接方式：主级孔道的外接油口一般采用法兰连接，小油口可采用螺纹连接。
8. 工艺孔道封堵：应采用可拆卸方式封堵，以便于清理和检查。
9. 电磁阀连接：安装电磁阀或叠加阀时，连接螺栓的强度应满足一定标准。
10. 检测口设置：在主级孔道和主要先导孔道上设置检测口，以便检查液压回路的工作状态。
11. 变径接头：当管路尺寸和阀块内部孔道尺寸相差较大时，可考虑使用变径接头。
12. 铭牌安装：应在阀块的醒目位置预留铭牌安装位置，以便于识别和信息记录。
东莞市斯迈尔机械有限公司专注于液压阀块的设计与制造，我们的产品以其紧凑的设计、高效的性能和易于操作的特点，满足了各种工业应用的需求。我们致力于为客户提供高质量的液压解决方案，确保液压系统的稳定运行和高效维护。
