随着新能源汽车行业的快速发展，电池托盘作为关键的组件之一，其设计和制造技术受到了广泛关注。铝型材焊接电池托盘因其设计灵活、加工方便等优点，成为目前主流的电池托盘设计方案。本文将详细介绍铝型材焊接电池托盘的技术路线、工艺解决方案以及CNC加工在电池托盘加工流程中的应用。
铝型材焊接电池托盘的优势
1.设计灵活性：通过型材的拼接和加工，可以满足不同形状和尺寸的需求。
2.高刚性：挤压铝合金材料提供了优异的刚性和抗震动性能。
3.加工方便：易于进行切割、焊接和修改，适合批量生产。
电池托盘加工流程
电池托盘的加工流程主要包括CNC加工、焊接和组装等步骤。其中，CNC加工是关键环节，主要用于散件加工和总成加工。
1.散件加工：

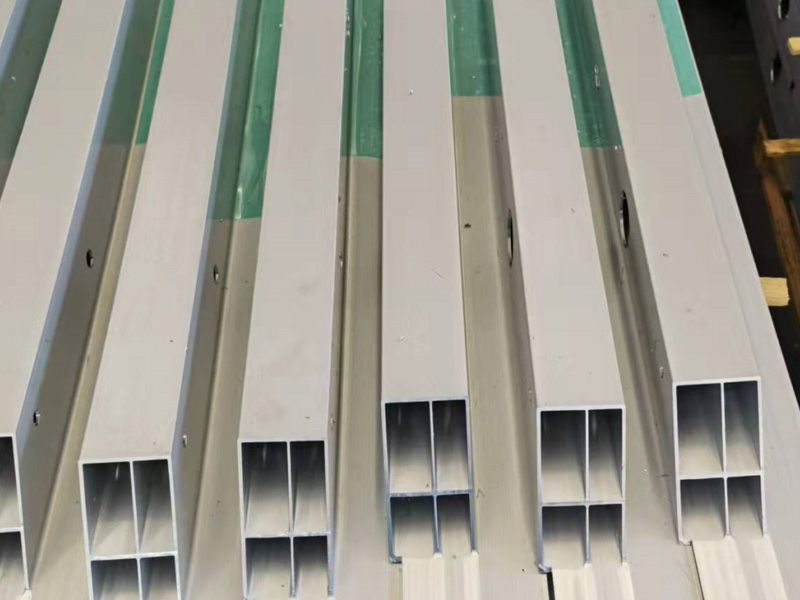

杆件类加工：包括横纵梁、防撞边梁、侧板等窄长型型材件的加工。
板材类加工：涉及电池托盘的其他平面部件。
2.总成加工：

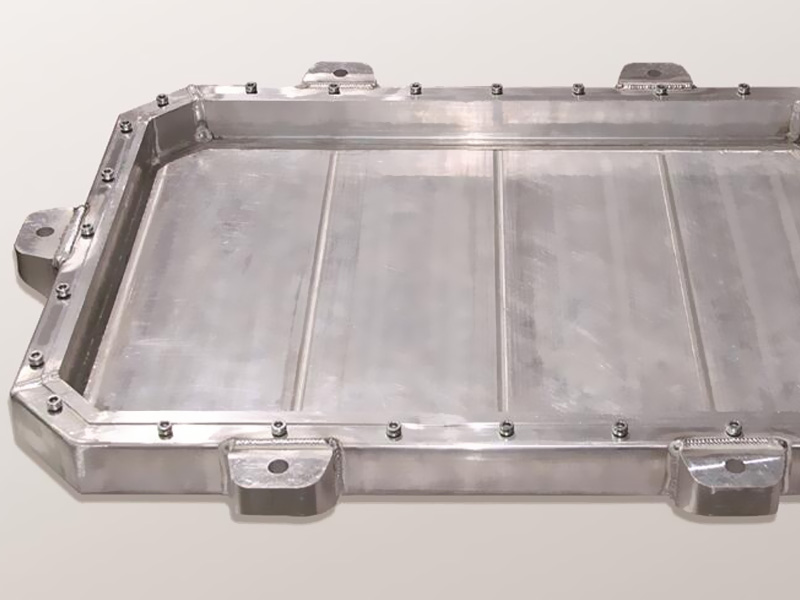

将加工好的散件进行焊接和组装，形成完整的电池托盘。
CNC加工在电池托盘加工中的应用
CNC加工在电池托盘加工中主要用于杆件的外形和尺寸加工。加工精度要求中等（IT8-IT10），追求加工效率和大批量生产。
1.加工设备推荐：
动柱式结构加工中心，具有超长X轴行程，可配置多工位夹具，实现不停机上下料，提高批量化生产效率。
加工中心应具备高刚性线性导轨和BT40主轴，以适应铝到钢材的加工需求。
2.加工效率：
快移速度60m/min与高加速度相结合，提高加工效率。
多种配置可选，根据工件的批量大小，采用不同加工方案。
3.特殊配置：
可配备旋转四轴，一次装夹完成多面及角度加工，满足复杂工件的加工需求。
铝型材焊接电池托盘因其设计和加工优势，在新能源汽车领域得到了广泛应用。CNC加工作为电池托盘加工流程中的关键环节，对提高生产效率和保证产品质量起着至关重要的作用。选择合适的CNC加工设备和工艺方案，可以有效提升电池托盘的生产能力和市场竞争力。
